Мощность управления

Фазовое управление применяется сравнительно редко из-за большой мощности управления при малом коэффициенте сигнала.

Так при неподвижном роторе полная мощность обмотки управления



,                                                              (2.98)

т. е. не зависит от коэффициента сигнала, т. к. амплитудное значение напряжения управления остается неизменным, а обмотки управления и возбуждения электромагнитно не связаны. Другим недостатком фазового управления является сложность регулирования фазы управляющего сигнала.

2.4.8. Исполнительный двигатель с амплитудно-фазовым управлением (конденсаторная схема)

Схема включения имеет вид (рис. 2.40а):

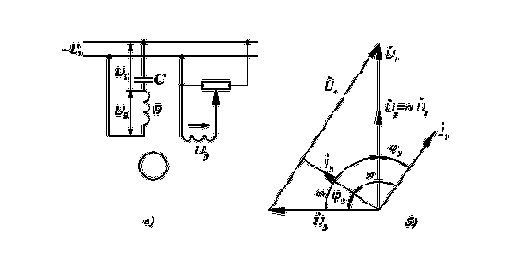

Рис.2.32. Схема исполнительного двигателя при амплитудно-фазовом управлении (а) и его векторная диаграмма при круговом вращающемся поле (б).

Напряжение управления

 имеет ту же фазу, что и напряжение сети , т. е. , а напряжение возбуждения будет сдвинуто по фазе относительно  на некоторый угол, величина которого определяется падением напряжения на емкости . При этом



                                                                                 (2.99)

Так как при изменении напряжения управления или скорости вращения двигателя изменяется величина тока

 в цепи возбуждения, то будет изменяться по величине и фазе также и напряжение .

Если подобрать коэффициент сигнала

 и емкость  так, чтобы поле было круговым, то векторная диаграмма напряжений будет иметь вид (рис. 2.32б). В этом случае будут существовать только поле и токи прямой последовательности, причем



                                                                                     (2.100)

Подставив сюда значения токов в фазах управления и возбуждения



 и ,                                  (2.101)

где:



 и  - активное и реактивное сопротивления схем замещения двигателя для фазы управления.



 - то же, для фазы возбуждения, получим

                                                                                  (2.102)

или

                                     .

 Отсюда

                                    ;  .

Условия, необходимые для создания кругового поля

;  .                                     (2.103)

Величина емкости  и коэффициента сигнала   выбирают такими, чтобы круговое поле получалось при неподвижном роторе, т. е., чтобы

 и ,                                                   (2.104)

где индекс “k” означает, что сопротивления  и  берутся при неподвижном роторе (режим короткого замыкания).
