Механические усилия в магнитном поле

  На проводник с током I, помещенный в магнитное поле индукции B, воздействует сила, направление которой определяется правилом левой руки (если вектор

направлен в сторону ладони, а четыре пальца - вдоль тока в проводнике, то большой палец укажет направление силы).



                                                                                   (1.10)

где



-длина проводника с током.



             а)

            б)

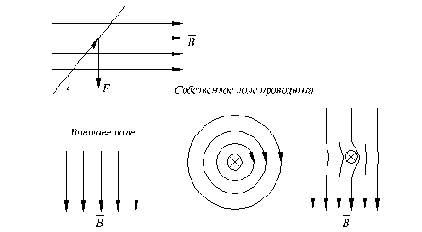

Рис.1.5. К определению направления действия механической силы в магнитном поле (а) и картины распределения магнитных силовых линий в поле проводника с током(б).

Механическое усилие, действующее на проводник с током в магнитном поле, объясняется стремлением силовых линий, искаженных действием тока, выпрямиться (рис. 1.5б).

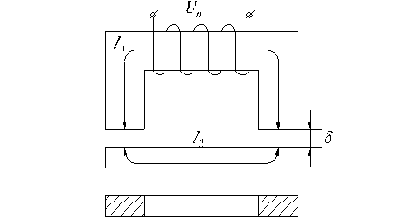

Рис.1.6. К определению силы тяги электромагнита.

   Сила тяги электромагнита (рис.1.6) определяется выражением

                                    F=

.                                                                             (1.11)
