Характеристика возможных вариантов систем водопотребления и водоотведения в производстве
Можно выделить 2 основных системы водообеспечения промышленных предприятий: прямоточная и последовательная система. При прямоточной системе (рис. 2) вся забираемая из водоема вода Qист после участия в технологическом процессе (в виде отработавшей – Qсбр) возвращается в водоем, за исключением того количества воды, которое безвозвратно расходуется в производстве (Qпот).
Qпот
![]() |
|||
![]() |
|||
|
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_4.gif)
- cточная вода нагретая
- то же, ненагретая и загрязненная
- то же, очищенная
Рис. 2. Прямоточная система водообеспчения
Количество отводимых в водоем сточных вод составляет:
Qсбр = Qист - Qпот.

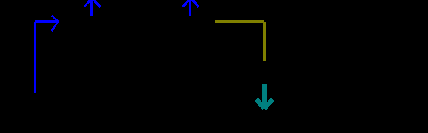

Следует отметить, что сточные воды в зависимости от вида загрязнений и других условий перед сбросом в водоем могут проходить через очистные сооружения. В этом случае количество сбрасываемых в водоем сточных вод уменьшается, поскольку часть воды отводится со шламом (Qшл). По схеме водообеспечения с последовательным использованием воды (рис. 3), которое может быть двух - трехкратным, количество сбрасываемых сточных вод уменьшается в соответствии с потерями на всех производствах и на очистных сооружениях:
Qсбр = Qист - ( Qпот1 + Qпот2 + Qпот3 ) .
Qпот1 Qпот2
ПП - 1 ПП - 2
ОС Qшл
Qист
Qсбр
Рис. 3. Последовательная система водообеспечения
Повторное использование сточных вод после соответствующей их очистки получило в настоящее время широкое распространение. В ряде отраслей промышленности 90-95% сточных вод используется в системах оборотного водоснабжения и лишь 5-10 % - сбрасываются в водоем.
Рис. 4. Рис. 5. Рис. 6.
Qпот Qпот Qпот
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_9.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_10.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_11.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_12.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_13.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_14.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_14.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_15.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_16.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_17.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_16.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_18.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_19.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_20.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_21.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_22.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_23.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_24.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_25.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_26.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_27.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_28.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_29.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_30.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_31.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_32.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_33.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_34.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_35.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_36.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_37.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_38.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_39.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_40.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_41.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_42.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_43.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_44.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_45.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_46.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_47.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_48.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_49.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_50.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_51.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_52.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_53.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_54.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_55.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_56.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_57.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_58.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_59.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_60.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_50.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_51.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_52.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_53.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_54.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_61.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_62.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_54.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_63.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_44.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_45.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_64.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_65.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_66.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_45.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_67.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_68.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_69.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_70.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_71.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_72.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_73.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_74.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_75.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_76.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_77.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_78.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_79.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_80.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_81.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_82.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_83.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_80.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_79.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_84.gif)
Qист Qсбр Qист Qсбр Qист Qсбр
![]() |
|||
|
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_86.gif)
![](image/4-harakteristika-vozmozhnyh-variantov-sistem_87.gif)
ОУ - охладительная установка
Qоб - оборотная вода
Qун - вода, теряемая при испарении и уносе из охладит. установки
Если в системе оборотного водоснабжения промышленного предприятия вода является теплоносителем и процессе использования лишь нагревается, то перед повторным применением ее предварительно охлаждают в пруду, брызгальном бассейне, градирне (рис. 4). Если вода служит средой, поглощающей и транспортирующей механические и растворенные примеси и в процессе производства загрязняется ими, то перед повторным применением вода проходит очистку на очистных сооружениях (рис. 5); при комплексном использовании сточной воды перед повторным применением сточные воды подвергаются очистке и охлаждению (рис. 6).
При таких системах оборотного водоснабжения для компенсации безвозвратных потерь воды в производстве, на охладительных установках (испарение с поверхности, унос ветром, разбрызгивание), на очистных сооружениях, а также потерь воды, сбрасываемой в канализацию, осуществляется подпитка из водоемов и других источников водоснабжения. Количество подпиточной воды определяется по формуле:
Qист = Qпот + Qун + Qшл + Qсбр .
Подпитка систем оборотного водоснабжения может осуществляться постоянно и периодически. Общее количество добавляемой воды составляет 5-10% общего количества воды, циркулирующей в системе.
