Полупроводниковый ключ переменного тока



      Предназначен для коммутации переменного тока и управления нагрузкой от низковольтной цепи, имеет на входе оптодрайвер с детектором нуля фазы, что обеспечивает гальваническую развязку.

Для увеличения коммутируемого тока симистор устанавливается на радиатор.



Основные технические характеристики: максимальное коммутируемое переменное напряжение, В 250 максимальный средний коммутируемый ток (без радиатора), А 1,8 ток управления, мА 10 габаритные размеры, мм 60х20х25

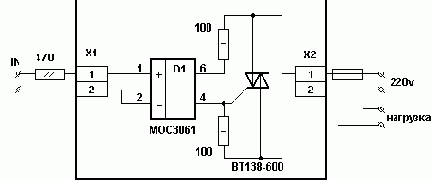

рис.1 Принципиальная схема


 Топология печатной платы в формате .pcb




21b Вариант ключа на "зеркальной" плате более удобен, если необходимо установить семистор на радиатор (рис.2)


рис.2 Ключ, вариант 21b

Документацию на используемые детали можно взять в разделе: Справочные материалы
