Водоснабжение и канализация жилого здания



Водоснабжение и канализация жилого здания


1.1. Исходные данные для проектирования

Каждому студенту выдаётся индивидуальное задание на выполнение курсовой работы. Оно содержит исходные данные для проектирования. К заданию прилагается вкладыш: план этажа секции жилого дома в масштабе 1:100. Задание и вкладыш сохраняются и возвращаются студентами по окончании проектирования при защите курсовой работы.

Приступая к проектированию, студент прежде всего должен внимательно ознакомиться с заданием и прочитать данные методические указания.

Жилой дом, рассматриваемый в работе, может быть задан многоэтажный из нескольких секций вытянутый в плане, то есть многоподъездный.

Величина гарантийного напора в наружной сети водопровода, указанная в задании, измеряется в метрах водяного столба, отсчитывается по вертикали от верха трубы этой сети и геометрически означает ту максимальную высоту, на которую может подняться вода без подкачки её насосами.

В таблице исходных данных (см. задание) содержится информация по генплану участка застройки: расположение наружных водопроводных и канализационных сетей по отношению к зданию, их диаметры, абсолютные отметки труб и пола 1-го этажа. Красная линия застройки — это граница между территориями застройки и улицы (проезжая часть с тротуарами и газонами).

Абсолютные высотные геодезические отметки отсчитывают от среднего уровня поверхности океана. В России они отсчитываются от уровня Балтийского моря. Абсолютные отметки применяют для наружных сетей. Относительные отметки здания отсчитываются обычно от поверхности пола 1-го этажа, который принимается за нуль. Относительный нуль здания обычно выше земли на расстоянии около метра. Относительные отметки выше нуля проставляют со знаком плюс, ниже нуля — со знаком минус. Относительные отметки применяют для внутренних сетей.

Глубина промерзания грунта отсчитывается от поверхности земли. Лотком называется нижняя часть сечения канализационной трубы. Расход холодной воды на вводе водопровода в здание можно принять без учёта подачи на горячее водоснабжение.


— аксонометрическая схема канализационного стояка с выпуском до первого смотрового колодца, с нанесением санитарно-технического оборудования и обозначением стояка, выпуска, диаметров труб, их уклонов и отметок лотков труб, мест присоединения поэтажных отводных трубопроводов, показывая засечками раструбы труб и фасонных деталей (масштаб 1:100 или 1:200);

— продольный профиль дворовой канализации до смотрового колодца уличного коллектора включительно (масштаб по горизонтали 1:500, по вертикали 1:100);

— генплан участка с нанесением здания, красной линии застройки, водопроводных и канализационных сетей с указанием их диаметров, обозначением смотровых колодцев (масштаб 1:500);

— фрагмент плана квартиры с отводящими трубопроводами и фасонными деталями канализации, а также санитарно-техническим оборудованием (масштаб 1:50 или 1:100);



— три узла: узел подключения ввода водопровода к наружной сети; водомерный узел; схема насосной установки  (масштаб 1:50 или 1:100);

— таблицы гидравлического расчёта водопровода  и дворовой канализации;

— таблица «Основные показатели по водопроводу и канализации здания»;

— спецификации оборудования систем внутреннего водопровода В1  и канализации К1;

— краткий пояснительный текст и расчёты по подбору счётчика холодной воды (водомера) и насоса (на свободной площади листа).

На прилагаемом плане этажа секции (на вкладыше) наносятся и обозначаются стояки водопровода и канализации, подводки к водоразборной арматуре и отводные трубопроводы от санитарно-технических приборов.

В случае выполнения курсовой работы на двух листах А2 чертежи, таблицы и тексты распределяются соответственно на лист по водопроводу и лист по канализации. Планы техподполья и генпланы можно вычертить на каждом листе с соответствующей инженерной сетью. При необходимости можно добавлять и третий лист, например, для спецификаций и пояснительного текста.

1.3. Оформление работы

Чертежи водопровода и канализации выполняют в соответствии с требованиями стандартов СПДС, в первую очередь ГОСТов.



Чертежи могут быть выполнены карандашом или тушью на листе ватмана или миллиметровки, а также распечаткой на принтере или графопостроителе в случае проектирования на компьютере. Чертежи в карандаше должны быть чёткими, с хорошей графикой. Допускается отдельные чертежи, таблицы и тексты распечатывать на принтере (матричном, струйном или лазерном) и аккуратно приклеивать на лист.

Вначале рекомендуется все чертежи поэтапно прорабатывать в черновую в виде эскизов на дополнительном листе миллиметровки и параллельно проводить расчёты. После накопления черновиков всех расчётных и графических материалов можно приступить к оформлению листа курсовой работы начисто. Пример расположения материалов на одном листе А1 показан на рис. 3.



Рис. 3

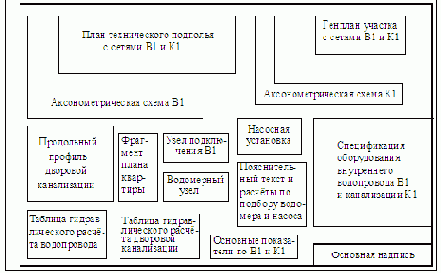

Далее в данных методических указаниях рассмотрен пример компоновки материалов проектирования на двух листах А2.

Чертежи систем водопровода В1 и канализации К1 являются главными в данной работе, поэтому трубопроводы этих систем вычерчиваются толстыми основными линиями, причём видимые участки труб наносят сплошной, а невидимые (например, подземные или заделанные в стену) ¾ штриховой толстой линией. Строительные конструкции, в отличие от архитектурных чертежей, на чертежах инженерных сетей показывают только тонкими линиями. Другими словами, на чертежах сетей визуально доминируют сети.

Условные обозначения по В1 и К1 см. в  лекционном курсе.

Пример заполнения основной надписи (штампа) для листа чертежей см. в конце данных указаний.

2. ПРОЕКТИРОВАНИЕ ВОДОПРОВОДА ЗДАНИЯ

Данный раздел содержит методические указания по проектированию внутреннего водопровода здания:

¾ выбор системы и разработка схемы водопровода;

¾ аксонометрическая схема водопровода;

¾ гидравлический расчёт водопровода;

¾ подбор водомеров  и насосов;

¾ составление спецификации на водопровод.

2.1. Выбор системы и разработка схемы водопровода

Системы внутреннего водопровода для здания выбираются согласно положений СНиП 2.04.01-85.


Например, если здание жилое квартирного типа с этажностью менее 12, то для него требуется лишь водопроводы хозяйственно-питьевой В1 и горячий Т3-Т4. В курсовой работе в учебных целях можно ограничиться лишь разработкой В1.

Разработка схемы внутреннего водопровода осуществляется поэтапно. В данных методических указаниях рассмотрен пример проектирования водопровода В1 для жилого трёхэтажного двухсекционного здания с техническим подпольем и плоской кровлей (исходные данные для проектирования см. выше).

Вначале на плане этажа наносят водопроводные стояки и подводки к приборам. Для этой цели можно использовать оттиск с планом этажа секции, но лучше перечертить его в тонких линиях, так как будет не архитектурный план секции, а план с инженерной сетью водопровода, где толстыми основными линиями наносят только водопровод. Квартирные подводки задаём конструктивно (без расчёта) диаметром Æ 15 мм, так как водоразборная арматура имеет такой же диаметр.

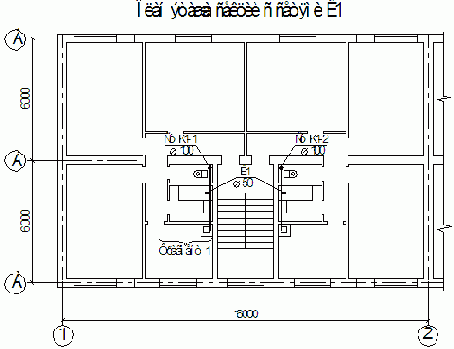

В результате получают план этажа секции с сетями В1 в масштабе 1:100 или 1:200, пример показан на рис. 4. Рекомендуется выбирать план этажа секции, наиболее удалённой от ввода водопровода.



Рис. 4

Стояки наносят крупными заштрихованными точками и указывают их марки. Стальные трубопроводы-подводки, согласно СНиП 2.04.01-85, должны быть проложены открыто, без заделки в стену, поэтому их показывают толстыми сплошными линиями. Обратим внимание, что местоположение стояка выбирают таким образом, чтобы он обслуживал группу близкорасположенных приборов. Кроме того, стояк предпочтительнее располагать с одной стороны от этой группы (если это возможно), так как проще решается установка вентилей и квартирных водомеров ВК-15. Принадлежность трубопровода к системе В1 показывают или в разрыве трубы, или (если места мало) ¾ на выноске, а под ней ¾ внутренний диаметр трубы (см. рис. 4).

Затем на генплане намечают ввод водопровода в здание. Ввод представляет собой подземный трубопровод, подводящий воду от наружной сети к зданию.


Начинается он от колодца с задвижкой и пожарным гидрантом ¾ узла подключения к наружной сети водопровода. Ввод прокладывается с глубиной заложения труб на 0,5 метра больше глубины промерзания грунта. Подведя к зданию, трубу ввода ввода пропускают под наружной стеной или через неё и монтируют вертикально вверх у внутренней поверхности стены подвала (техподполья). Здесь ввод водопровода заканчивается и далее располагается водомерный узел, который подвешивают на стену.

Ранее на рис. 2  был представлен исходный вариант задания для генплана. Сам же генплан с сетями водопровода вычерчивают в масштабе 1 : 500 с соблюдением всех конфигураций стен здания по внешнему контуру. Пример показан на рис. 5.



Рис. 5

Первоначально диаметр ввода неизвестен, хотя на генплане показан Æ 40 мм. Диаметр находят с помощью гидравлического расчёта, что рассмотрено далее. Узел 1 ¾ это узел подключения ввода водопровода к наружной сети В1 диаметром Æ 100 мм. Здесь устраивают колодец с задвижкой и пожарным гидрантом (рис. 6). От колодца вода с гарантированным напором (в нашем примере Hg = 15 м) поступает в здание по вводу.



Рис. 6

На генплане (см. рис. 5) также показан контур двухсекционного здания с входами в подъезды. Внутри контура дома дана абсолютная отметка пола 1-го этажа, а по углам здания на выносках указаны абсолютные отметки земли. Красная линия служит границей между застройкой и улицей (включая тротуары и газоны).

Следующим шагом разработки схемы водопровода является трассировка разводящей сети в подвале с устройством водомерного узла и, возможно, насосной установки. На рис. 7 показан план подвала с сетью В1 (масштаб 1:100 или 1:200).



Рис. 7

На рис. 7 изображения деталей сети В1 выглядят мелковато, поэтому следует уточнить условные обозначения для водопровода в  .

Вначале на план подвала наносят стояки, согласно их расположению на плане этажа секции. Ввод водопровода на плане подвала дают с привязкой к одной из разбивочных осей. Термин «ввод привязан» означает, что показано расстояние от координатной оси здания до оси трубы ввода в месте пересечения с наружной стеной здания (см.


рис. 7). Ввод лучше устроить под нежилым помещением, например, под лестничной клеткой, так как рядом с вводом может быть насосная установка из минимум двух насосов: рабочего и резервного. А располагать насосы под жилыми помещениями нельзя, согласно СНиП 2.04.01-85.

От насосной установки или, если насосы не требуются, непосредственно от водомерного узла устраивают разводящую сеть водопровода. Подробно о местах прокладки разводящей сети см. СНиП 2.04.01-85 п. 9.8. В примере на рис. 7 разводящая сеть проложена в подвале и в данном случае это наилучшим образом соответствует требованиям СНиПа.

По виду опирания трубы разводящей сети могут быть проложены тремя способами:

1) на опорах по полу подвала или технодполья;

2) на кронштейнах по стенам;

3) на подвесках к потолку.

Проще всего 1-й способ. Высоту принимают около 10 см над полом. Опирают трубы на специальные опоры через 2-5 метров при диаметрах труб соответственно 15-50 мм. Зазор между трубой и стеной должен быть около 5 см. По высоте стояки крепят через 3 метра. Для опорожнения труб следует проектировать трубопроводы с уклоном не менее 0,002 в сторону колодца (узла подключения), а в колодце установить сливной кран ¾ это требование СНиПа.

В соответствии с п. 10.7 СНиП 2.04.01-85 на каждые 60-70 м периметра здания следует предусмотреть поливочный кран. Вода к этому крану поступает от разводящей сети В1 по трубе диаметром Æ 15-25 мм. Перед краном внутри здания ставят вентиль для перекрывания крана на зиму. Сам поливочный кран не что иное как тоже вентиль и того же диаметра, что и подводящая труба. Поливочный кран чаще всего размещают в нише цокольной части наружной стены. Под краном на трубе в подвале может быть установлена сливная пробка на резьбе ¾ для слива воды из крана на зиму. Можно также вместо пробки поставить обычный водоразборный кран. С наружной стороны в поливочный кран-вентиль вворачивают небольшой отрезок трубы, расточенной на токарном станке под шланг. Перед наступлением зимы кран утепляют и закрывают крышкой снаружи.



На рис. 7 показаны ссылочные обозначения двух узлов:

2 ¾ водомерный узел (рис. 8);

3 ¾ насосная установка (рис. 9).



Рис. 8



Рис. 9

2.2. Аксонометрическая схема водопровода

Аксонометрическую схему внутреннего водопровода В1 выполняют во фронтальной изометрии с левой системой осей (рис. 10). По всем трём осям размеры откладывают без искажения. Одна из осей (ось y) имеет угол наклона 45° к горизонту.



Рис. 10



Масштаб аксонометрической схемы принимают 1:100 или 1:200. На рис. 11 приведена аксонометрическая схема водопровода В1 для всего трёхэтажного двухсекционного здания (наш пример). И в курсовой работе эту схему чертят для всего дома.



Рис. 11

На аксонометрической схеме В1 обозначают все стояки здания. Полностью следует вычертить самый удалённый от ввода водопровода стояк (он будет расчётный). В нашем примере это стояк Ст В1-1 (см. рис. 11). Для остальных стояков показывают их нижнюю часть и марку. Для стояка, изображённого полностью, на верхнем этаже вычерчивают в аксонометрии квартирные трубопроводы-подводки и водопроводную арматуру. На нижележащих этажах можно показать лишь место присоединения квартирной подводки к стояку и дать относительную высотную отметку оси подводки (см. рис. 11).

На внутренней водопроводной сети В1 должна быть установлена запорная арматура (вентили, задвижки) в соответствии с п. 10.4 и п. 10.5 СНиП 2.04.01-85. Проверьте самостоятельно эти требования СНиПа по схеме на рис. 11!

На аксонометрической схеме указывают также ссылочные обозначения узлов (например, 1, 2, 3 на рис. 11), диаметры трубопроводов и характерные высотные отметки (в скобках ¾ абсолютные отметки). Цифрами в кружках обозначены расчётные точки для гидравлического расчёта водопровода, к которому приступают после построения аксонометрической схемы водопровода В1. Для 1-го расчётного прибора указывают высотную отметку (см. рис. 11). В данном случае отметка смесителя для мойки указана 6,85 м, то есть на 85 см выше пола в квартире ¾ это стандартная высота по СНиП 3.05.01-85.


Для другой арматуры высоту установки над полом см. СНиП 3.05.01-85.

2.3. Гидравлический расчёт водопровода

Таблица гидравлического расчёта водопровода может быть выполнена с помощью пакета Microsoft Excel 97 и авторской заготовки таблицы. Для выполнения расчёта можно перейти в MediaCenter, щёлкнув мышью по синей надписи «Таблица гидравлического расчёта водопровода» (см. выше). Можно и непосредственно отсюда запустить расчёт (см. ниже).

Целью гидравлического расчёта водопрода является определение внутренних диаметров трубопроводной сети и величин потерь напора при движении воды по этим трубопроводам. Выбор материала труб производят по указаниям СНиП 2.04.01-85. В нашем примере выбраны трубы стальные водогазопроводные оцинкованные по ГОСТ 3262-75*

Расчёт выполняют в строгом соответствии со СНиП 2.04.01-85. Разберём его на примере схемы водопровода на рис. 11. Все неоговоренные ниже буквенные обозначения см. в приложении 1 СНиП 2.04.01-85.

Расчёт начинают с определения расчётной линии сети ¾ пути движения воды во внутреннем водопроводе от узла подключения (колодца на наружной сети) по вводу, далее по трубопроводу разводящей сети к наиболее удалённому стояку и вверх по нему до самой удалённой и высокой водоразборной точки, на которой ставят номер 1 в кружке (см. рис. 11).

Расчётную линию на аксонометрической схеме В1 разбивают на участки, которые нумеруют против движения воды в местах ответвлений труб от расчётной линии, то есть там, где происходит изменение расхода воды из-за разделения потоков. Тогда при таком разбиении на каждом расчётном участке между двумя соседними точками-ответвлениями по трубе протекает постоянный расход воды. Последний номер проставляют в узле подключения ввода водопровода к наружной сети (см. рис. 11 ¾ это номер 10).

Гидравлический расчёт водопровода В1 выполняют в табличной форме. На рис. 12 приведена такая таблица для рассматриваемого примера трёхэтажного двухсекционного жилого дома. Таблицу можно рассчитать в среде пакета Microsoft Excel 97 на компьютере — файл B1_tabl.xls.


После введения своих исходных данных в таблицу надо для её пересчёта нажать функциональную клавишу F9.



Рис. 12

Первый столбец таблицы содержит нумерацию расчётных участков (см. рис. 11 ).

Во 2-й столбец таблицы вносят длины расчётных участков трубопроводов с точностью до дециметров.

Столбец 3 таблицы содержит число водоразборных приборов N, обслуживаемых расчётным участком.

В 4-м столбце задают вероятность совместного действия приборов P, вычисленную для данного здания по формуле (3) п. 3.4 СНиП 2.04.01-85.

В 5-м столбце Excel 97 автоматически рассчитывает расчётный расход холодной воды на участке qc в л/с.

В 6-м столбце задают подбором внутренний диаметр трубопровода так, чтобы скорость движения воды в трубе V в 7-м столбце получалась в интервале 0,9-1,2 м/с. Возможны небольшие отклонения V от указанного интервала наиболее экономичных скоростей. Данная рекомендация заимствована у В.С. Кедрова (1980 г.). Например, в последней строке вместо диаметра Æ 25 мм принят Æ 32 мм, так как существенно уменьшаются потери напора на вводе водопровода (проверьте это расчётом, щёлкнув дважды мышью по таблице).

В 8-м столбце автоматически рассчитывается гидравлический уклон i, то есть отношение линейных потерь напора к длине трубопровода (удельные потери напора).

9-й столбец надо заполнять самому с учётом п. 7.7 СНиП 2.04.01-85.

В 10-м столбце автоматически рассчитываются общие потери напора на расчётных участках, а в итоге внизу данного столбца программа выдаёт суммарные потери напора на всей расчётной линии сети.

Таблицу можно расширять или сжимать по количеству строк в зависимости от числа расчётных участков. Для этого используется простая операция копирования мышью в Excel 97. Подробности таких действий с пакетом Excel 97 можно найти в руководствах пользователя.

На этом гидравлический расчёт внутреннего водопровода закончен, таблицу выносят на лист чертежей В1, а на плане подвала (см. рис. 7), аксонометрической схеме В1 (см. рис. 11), генплане (см. рис. 5), узле подключения (см.


рис. 6), водомерном узле (см. рис. 8 ), насосной установке (см. рис. 9) проставляют рассчитанные значения внутренних диаметров трубопроводов.

2.4. Подбор водомеров и насосов

ПОДБОР ВОДОМЕРОВ

Счётчики холодной воды (водомеры) устанавливают по требованиям СНиП 2.04.01-85 в жилых зданиях в следующих местах:

1) домовой водомер на вводе водопровода;

2) квартирные водомеры ВК-15 на подводках у стояков в квартирах.

Подбор водомеров следует выполнять с использованием гл. 11 СНиП 2.04.01-85. Покажем это на примере.

Прежде всего определяют среднечасовой расход холодной воды за сутки qcT. Формулу (9) СНиПа 2.04.01-85 запишем в виде



По приложению 3 СНиПа для рассматриваемого здания



Последняя колонка табл. 4 СНиПа была исправлена изменением от 1996 г., что нужно учитывать при подборе водомера. По табл. 4, сопоставляя qcT = 0,29 м3/ч  с  эксплуатационным расходом воды, находим диаметр условного прохода счётчика 15 мм, то есть первоначально его марка получается ВК-15 (водомер крыльчатый). Отметим попутно, что диаметрам 15-40 мм в табл. 4 СНиПа соответствуют крыльчатые водомеры (марка ВК-...), а диаметрам 50 мм и более ¾ турбинные водомеры (марка ВТ-...).

Проверим выбранный счётчик ВК-15 на потерю напора по формуле (18) СНиПа:



По исправленной последней колонке табл. 4 СНиПа величина  S = 14,5 м/(л/с)2. Расчётный секундный расход воды для здания уже рассчитан в таблице . Это расход на вводе водопровода (участок 9-10) q = 0,53 л/с. Тогда потеря напора на домовом водомере



Потеря напора на крыльчатом водомере ВК-15 не превышает 5 метров, что разрешено изменённой редакцией п. 11.3 СНиП 2.04.01-85. Поэтому для всего здания подобран водомер ВК-15 (домовой водомер). Водомерный узел см. рис. 8 .

Квартирные водомеры принимаем тоже ВК-15. Потеря напора на квартирном водомере (используем расход участка 3-4 таблицы гидравлического расчёта )





По табл. 4 СНиПа находим для ВК-15 минимальный расход воды (0,03 м3/ч )/3,6 = 0,0083 л/с. В квартире на участке 3-4 расход q = 0,23 л/с (см. табл.  ), что больше минимального и ВК- 15 может быть принят как квартирный водомер.

ПОДБОР НАСОСОВ

Проектирование насосных установок осуществляют в соответствии с гл. 12 СНиП 2.04.01-85. Проиллюстрируем это на примере.

В соответствии с п. 12.7 и п. 12.9 СНиПа насос подбирается по максимальному секундному расходу воды q (это расход на вводе В1, то есть участок 9-10 табл.  ) и требуемому напору насоса Hp.

Вначале переведём q = 0,53 л/с в м3/ч, то есть найдём подачу (производительность) насоса по расходу:



Таким образом, подача (производительность) насоса должна быть не менее 1,91

Потребный напор на вводе водопровода должен быть



где

Hgeom ¾ геометрическая высота от отметки оси наружной трубы В1 до отметки наиболее высокорасположенного водоразборного устройства в здании (1-го на расчётной линии сети); её можно подсчитать по аксонометрической схеме , например, Hgeom= 3,9 + 6,85 = 10,75 м;

SH ¾ суммарные потери напора во внутреннем водопроводе В1; принимают по таблице гидравлического расчёта     SH = 9,85 м;

hдом.в ¾ потери напора на домовом водомере, hдом.в = 4,07 м (см. выше);

hкв.в ¾ потери напора на квартирном водомере, hкв.в = 0,77 м (см. выше);

Hf ¾ свободный напор для водоразборного устройства принимают по приложению 2 СНиП 2.04.01-85, например, для смесителя мойки Hf = 2 м.

Таким образом, потребный напор на вводе водопровода

Hтр = 10,75 + 9,85 + 4,07 + 0,77 + 2 = 27,44 м.

Сравним его с наименьшим гарантированным напором в наружной сети водопровода (см. исходные данные ) Hg = 15 м , который тоже отсчитан от оси наружного водопровода В1. Так как Hg меньше, чем Hтр , то вода не сможет поступать за счёт напора в наружной сети В1 на верхние этажи здания. Следовательно нужен насос для подкачки воды. Требуемый напор насоса

Hр= Hтр- Hg = 27,44 15 = 12,44 м.

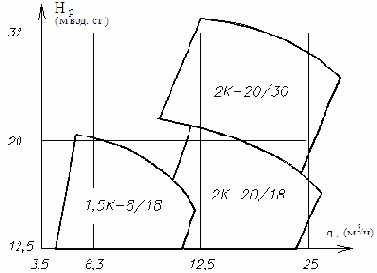

С учётом найденных величин  q = 1,91 м3/ч  и  Hр= 12,44 м  по каталогам и справочникам подбирают насос. Наиболее широко для зданий применяют насосы консольные центробежного типа. Для выбора насоса можно использовать рис. 13, заимствованный из книги П.П. Пальгунова и В.Н. Исаева (1991 г.).



Рис. 13

Таким образом, выбран насос 1,5К-8/18. Его марка расшифровывается так:

1,5 ¾ мощность электродвигателя в кВт;

К ¾ насос консольного типа, то есть он соединяется с электродвигателем консолью;

8 ¾ подача (производительность) насоса q в м3/ч;

18 ¾ напор насоса Hp в м.

Количество насосов в насосной установке должно быть не менее двух: один рабочий и другой резервный. Эти требования изложены в СНиП 2.04.02-84, гл. 7. Насосную установку для рассматриваемого здания см. рис. 9 .

Подбором водомеров и насосов заканчивается расчётная часть по водопроводу. Расчёты по подбору водомеров и насосов в кратком виде выносят на лист. Остальной перечень чертежей по водопроводу см. в   .

2.5. Составление спецификации на водопровод

   Спецификация оборудования системы водопровода В1 ¾ это таблица, содержащая перечень трубопроводов, оборудования, изделий и деталей В1 для всего здания. Размеры спецификации принимают стандартные по ГОСТ 21.101-97. Пример спецификации для внутреннего водопровода нашего здания показан на рис. 14.





Рис. 14

В данной спецификации два типа смесителей: для моек (См-МДЦБА) и общий для ванны и умывальника (См-ВУДРНШл) с душевой сеткой на гибком шланге.

На листе спецификацию чертят строго по указанным размерам (см. рис. 14). В первом столбце указывают марку или позицию трубы, оборудования. Во втором столбце «Обозначение» вписывают ссылку на ГОСТ, каталог, предприятие-изготовитель. В столбце «Наименование» пишут название изделия, оборудования или прибора, затем ¾ его марку или характеристику. В столбце «Кол.» указывают количество поштучно или в метрах, причём количество в метрах (обычно для труб) дополнительно оговаривают в примечании (последний столбец).


В столбце «Масса ед., кг» указывают массу одного изделия  (если количество поштучно) или 1 погонного метра трубы (если их количество дано в метрах). Сведения по массе принимают по справочникам и каталогам изделий и оборудования. Массу погонного метра стальных водогазопроводных труб можно выписать из соответствующего ГОСТа, для этого в Lotus Notes перейдите в MediaCenter, щёлкнув мышью по синей надписи «ГОСТ 3263-75. Трубы стальные водогазопроводные» ниже этого абзаца:

Составление спецификации на водопровод 3. ПРОЕКТИРОВАНИЕ КАНАЛИЗАЦИИ ЗДАНИЯ

3.1. Выбор системы и разработка схемы канализации

Систему внутренней канализации для рассматриваемого здания выбирают согласно положений СНиП 2.04.01-85 (см. в MediaCenter Lotus Notes). В курсовой работе в учебных целях можно ограничиться лишь разработкой бытовой канализации К1.

Разработка схемы внутренней канализации осуществляется поэтапно. В данных методических указаниях рассмотрен пример проектирования канализации К1 для жилого трёхэтажного двухсекционного здания с техническим подпольем и плоской кровлей (исходные данные для проектирования см. выше). Трубы приняты чугунные канализационные раструбные диаметром Æ 50 мм и Æ 100 мм по ГОСТ 6942-98.

Вначале на плане этажа наносят канализационные стояки, к которым присоединяют отводные трубопроводы от санитарно-технических приборов. Для этой цели можно использовать оттиск с планом этажа секции, но лучше перечертить его в тонких линиях, так как будет не архитектурный план секции, а план с инженерной сетью канализации, где толстыми основными линиями наносят только канализацию. Квартирные отводящие трубы задают конструктивно (без расчёта) диаметром Æ 100 мм от унитазов с уклоном 0,02 и  диаметром Æ 50 мм от моек, умывальников и ванн с уклоном 0,035.

В результате получают план этажа секции с сетями К1 в масштабе 1:100 или 1:200, пример показан на рис. 15.



Рис. 15

Стояки наносят крупными точками и каждому из них присваивают марку, например, Ст К1-1 (см.


рис. 15). Количество канализационных стояков можно принимать равным числу водопроводных и разместить их рядом с ними, в одно монтажное отверстие в плите перекрытия. Это соответствует требованиям СНиП 3.05.01-85 (см. в MediaCenter Lotus Notes).

Особенность монтажа канализации состоит в том, что её собирают с раструбными соединениями, а повороты труб и боковые присоединения устраивают с помощью фасонных деталей. Для проработки этой особенности в курсовой работе надо вычертить в масштабе 1:50 или 1:100 фрагмент плана этажа с сетью К1, пример которого показан на рис. 16.



Рис. 16

На фрагменте 1 (см. рис. 16) кроме стояка обозначены трубы и фасонные детали К1 из чугуна по ГОСТ 6942-98 (см. в MediaCenter Lotus Notes):

- труба чугунная канализационная с внутренним диаметром 50 мм и длиной 1000 мм, её марка ТЧК-50-1000 (см. спецификацию оборудования К1   );

- тройник прямой ТП-100х100, установлен на стояке Ст К1-1 для присоединения отводящего поэтажного трубопровода К1 в уровне пола;

- патрубок П-100-250 диаметром 100 мм и длиной 250 мм;

- тройник прямой переходной ТПР-100/50х100 диаметром 100 мм, у которого боковое ответвление диаметром 100 мм предназначено для присоединения унитаза, а в сторону ванны обращён раструб для присоединения трубы диаметром 50 мм;

- тройники прямые ТП-50х50 (2 шт.): один в горизонтальной плоскости для присоединения сифона ванны, а другой в вертикальной плоскости для присоединения сифона умывальника;

- патрубок П-50-400 диаметром 50 мм длиной 400 мм расположен между тройниками;

- колено К-50 диаметром 50 мм служит для подсоединения сифона кухонной мойки.

Следующим шагом проектирования канализации здания является разработка генплана участка с сетями К1. Пример см. рис. 17, где к ранее разработанному вводу водопровода добавлена дворовая канализационная сеть с тремя смотровыми колодцами.



Рис. 17

Далее при проектировании стояки переносят на план подвала согласно их расположению на плане этажа секции и производят трассировку коллекторов и выпусков канализации.


Правила устройства выпусков изложены в п. 17.28 и п. 17.30 СНиП 2.04.01-85 (см. в MediaCenter Lotus Notes). В жилых домах проектируют, как правило, один канализационный выпуск на секцию. При этом надо обращать внимание, чтобы выпуск канализации и ввод водопровода находились не ближе 1,5 метров в свету при параллельном их расположении. При пересечении трубопроводов В1 и К1 расстояние между их стенками по вертикали в свету должно быть не менее:

¾ 0,4 метра, если В1 находится выше, чем К1;

¾ 0,5 метра, если В1  находится ниже, чем К1.

Пример плана секции подвала с сетью К1 показан на рис. 18.



Рис. 18

Канализационная сеть в подвале (см. рис. 18) должна быть проложена с уклоном в сторону выпуска. Канализационные трубы К1 устанавливают с зазором 20 мм от стены для удобства заделки раструбов (например, кáболкой).

3.2. Аксонометрическая схема внутренней канализации





Аксонометрическую схему внутренней канализации К1 выполняют во фронтальной изометрии с левой системой осей (см. рис. 10). При этом можно ограничиться одной секцией здания.

Пример аксонометрии К1 показан на рис. 19.



Рис. 19

Аксонометрию К1 в курсовой работе достаточно показать не всю, а вычертить полностью канализационный стояк, для которого имеется фрагмент плана этажа с сетью К1 (фрагмент 1). С этим стояком надо показать канализационную сеть в техподполье (подвале) и выпуск до первого смотрового колодца КК1-1 (см. рис. 19).

На стояке поэтажные отводы и санитарно-технические приборы можно вычертить лишь для верхнего этажа, причём, если чертёж загромождается, то их изображения можно пунктирной линией перенести на ближайшее свободное поле чертежа, как показано на стояке Ст К1-1 на рис. 19. На нижележащих этажах достаточно указать тройники или прямые крестовины ¾ фасонные детали для присоединения поэтажных отводящих трубопроводов к стояку (на рис. 19 на стояках Ст К1-1 и Ст К1-2 показаны прямые тройники ТП-100х100).

Ревизии Р-100 установлены на стояках согласно п. 17.18 СНиП 2.04.01-85 (см.


в MtdiaCenter). Прочистки перед выпусками у наружной стены в нашем примере собраны из прямых тройников ТП-100х100 с пробками-заглушками, хотя это не единственно возможное решение ¾ можно было бы поставить стандартные прочистки по ГОСТ 6942-98 (см. в MediaCenter Lotus Notes). Шаг прочисток принимают по п. 17.24 СНиП 2.04.01-85.

Вентиляция стояка и устройство выпуска, показанные на аксонометрической схеме К1 (см. рис. 19), с необходимыми высотными отметками назначены с учётом положений, рассказанных в лекционном курсе. При постановке вакуумных клапанов выводить стояк над кровлей не нужно (в нашем примере такой клапан не применён).

Поясним, как определены высотные отметки выпуска К1-1 на рис. 19. Вначале определена отметка лотка выпуска у наружной стены здания. Глубина заложения от поверхности земли до лотка трубы в этом месте принята на 0,3 м меньше глубины промерзания грунта 2,1 м, то есть 2,1 - 0,3 = 1,8 метра согласно п. 4.8 СНиП 2.04.03-85 (см. в MediaCenter). По генплану  абсолютная отметка земли около здания 99,10 м соответствует относительной отметке -0,900 м, так как относительный ноль (пол первого этажа) имеет абсолютную отметку 100,00 (см. выше) ¾ это вычислено как 100 - 99,1 = 0,900 и присвоен знак минус отметке ниже нуля (пола 1-го этажа). Тогда при глубине заложения лотка выпуска у наружной стены 1,8 м относительная отметка лотка будет -0,900 - 1,800 = -2,700 м, что и показано в начале выпуска на рис. 19.

Далее принята длина выпуска 5 метров от прочистки до смотрового колодца по рекомендациям п. 17.28 СНиП 2.04.01-85 (см. в MediaCenter Lotus Notes). Уклон выпуска диаметром 100 мм принят без расчёта 0,02 по п. 18.2 СНиП 2.04.01-85. Попутно отметим, что на этажах для участков труб диаметром 50 мм уклон также принят без расчёта равным 0,035, а для 100 мм ¾ уклон 0,02 (см. рис. 19).

Умножением уклона на длину получен перепад лотка выпуска 5*0,02 = 0,1 м. Поэтому отметка выпуска около колодца показана -2,800 м (см. рис.19).

Выпуск К1-1 должен быть присоединён к первому смотровому колодцу КК1-1 способом "шелыга в шелыгу", то есть с совпадением верхов труб разных диаметров.


Дело в том, что дворовая канализационная сеть ¾ это уже наружная сеть. Поэтому согласно п. 2.33 СНиП 2.04.03-85 (см. в MediaCenter) наименьший диаметр этой сети 150 мм, что и принято у нас в виде керамических труб по ГОСТ 286-82 (см. далее на профиле дворовой канализации). Поэтому лоток первого колодца КК1-1 будет на 5 см ниже лотка выпуска из-за несовпадения диаметров труб выпуска и дворовой сети 150 - 100 = 50 мм. Относительная отметка лотка колодца КК1-1 получена -2,850 м (см. рис. 19), что соответствует абсолютной отметке 100 - 2,85 = 97,15 м. Абсолютная отметка лотка первого колодца 97,15 м использована далее в таблице гидравлического расчёта дворовой канализации  .

Другие отметки горизонтальных участков на аксонометрической схеме К1 (см. рис. 19) назначены с учётом уклонов и длин труб, а также толщины междуэтажного перекрытия 0,3 м и удобства сборки раструбных трубопроводов.

После построения аксонометрической схемы К1 составляют спецификацию оборудования системы внутренней канализации  , которую выносят на лист.

3.3. Составление спецификации на канализацию

Спецификацию для внутренней канализации К1 составляют по такой же форме, что и спецификацию для В1 (см.  выше).

Пример спецификации К1 изображён на рис. 20.



Рис. 20

В спецификации К1 оборудование, трубы и фасонные детали обсчитывают для всего здания. В нашем примере графа количества «Кол.» (см. рис. 20) заполнена по чертежам, приведенным на рис.  15, рис. 16, рис. 18, рис. 19.

Следует отметить, что в примере спецификации на рис. 20 представлены не все возможные трубы или фасонные детали и т.д. В своей курсовой работе студент должен научиться подбирать оборудование, трубы и фасонные детали применительно к своим чертежам, пользуясь ГОСТами (см. в MediaCenter). Количество труб и прочего в спецификации всегда указывают для всего здания.

Данные по канализационным трубам и фасонным деталям в спецификации К1 (см. рис. 20) приняты по «ГОСТ 6942-98. Трубы чугунные канализационные и фасонные части к ним».


Для просмотра этого ГОСТа перейдите в MediaCenter, щёлкнув мышью по синей надписи в Lotus Notes:

«ГОСТ 6942-98. Трубы чугунные канализационные и фасонные части к ним» .

3.4. Гидравлический расчёт дворовой канализации и построение её продольного профиля

Целью гидравлического расчёта дворовой (внутриквартальной) канализации К1 является определение высотных абсолютных отметок и уклонов лотков труб i при найденных расходах сточных вод qs и заданных по рекомендациям СНиП 2.04.03-85 диаметрах труб d ¾ часто используют керамические трубы с наименьшим внутренним диаметром 150 мм. Найденный уклон труб должен быть таким, чтобы обеспечить отведение сточных вод самотёком при неполном заполнении потоком сечения трубы ¾ такое движение жидкости называют безнапорным или со свободной поверхностью.

Гидравлический расчёт К1 выполняют в соответствии с требованиями СНиП 2.04.03-85 (см. в MediaCenter). Все неоговоренные ниже буквенные обозначения величин расшифрованы в приложении 1 СНиП 2.04.01-85 (см. в MediaCenter).

Расчёт поясним на примере дворовой сети, изображённой на генплане на рис. 17  . Имеем две диктующие точки: верхнюю и нижнюю. Верхней диктующей точкой является абсолютная отметка лотка колодца КК1-1, которая была найдена при построении аксонометрической схемы К1  и равна 97,15 м. Нижней диктующей точкой является отметка лотка трубы уличного канализационного коллектора в колодце КК1-3, которую принимают по индивидуальному заданию. В нашем случае она равна 94,30 м (см."Исходные данные для проектирования"  ). Сеть дворовой канализации от колодца КК1-1 к колодцу КК1-3 надо проложить с уклоном таким образом, чтобы верх трубы соединительной ветки у колодца КК1-3 не оказался ниже верха трубы уличного коллектора, то есть не ниже "шелыга в шелыгу" (об этом способе соединения см. в лекционном курсе).

При гидравлическом расчёте К1 с учётом СНиП 2.04.01-85 вводятся следующие ограничения по скорости V, наполнению H/d и уклону i:



0,7  £  V  £  4,  м/с;

0,3  £  H/d  £  0,6;

1/d  £  i  £  0,15  ,

где d ¾ в мм. При выполнении расчёта необходимо следить, чтобы эти величины находились в вышеуказанных интервалах.

Гидравлический расчёт К1 удобно вести в табличной форме. Таблица гидравлического расчёта дворовой канализации может быть выполнена с помощью пакета Excel 97 — файл K1_tabl.xls.



Рис. 21

Поясним вычисление отдельных столбцов таблицы.

Во 2-й столбец заносят расстояния между осями соседних колодцев, которые берут с генплана, плана секции подвала с сетью К1  и аксонометрии К1  .

Столбец 3 таблицы на рис. 21 содержит число санитарно-технических приборов N, обслуживаемых расчётным участком сети К1. Поясним определение N на примере участка КК1-2...КК1-3 (см. генплан  выше). Стоки на этот участок поступают от выпуска К1-2 и соседнего участка КК1-1...КК1-2, который берёт стоки от выпуска К1-1. В нашем примере каждый выпуск обслуживает секцию трёхэтажного здания. В каждой секции (см. план этажа секции с сетями К1 выше) имеется два стояка. Число приборов (унитазов, ванн, умывальников и моек) на этаже секции равно 8, поэтому для участка КК1-1...КК1-2 N = 8*3 = 24, а для участка КК1-2...КК1-3 N = 8*3 + 24 = 48 (см. рис. 21, столбец 3).

В 4-й столбец внесена вероятность совместного действия приборов P = 0,0144, которую определяют по формуле (3) СНиП 2.04.01-85 (см. в MediaCenter). Например,



Данные по  взяты по приложению 3 СНиП 2.04.01-85 (см. в MediaCenter) для жилых домов квартирного типа с централизованным горячим водоснабжением, оборудованными умывальниками, мойками и душами с ваннами длиной от 1500 до 1700 мм (у нас ванны 1700 мм ¾ см. в спецификации К1  ).

Столбцы 5-й, 6-й, 9-й, 10-й, 11-й таблицы на рис. 21 Excel 97 рассчитывает автоматически после нажатия клавиши F9. Надо лишь визуально проверять ограничения по скорости, наполнению и уклону (см. выше). На малорасходных участках возможно некоторое занижение скоростей, что и получилось в таблице на рис. 21, что допустимо.



В столбцах 12-м и 13- м таблицы на рис. 21 автоматически рассчитываются абсолютные отметки лотка труб продольного профиля канализации. Надо лишь задать начальную отметку лотка первого колодца КК1-1 (у нас 97,15 м), которая является верхней диктующей точкой. После расчёта в Excel 97 (нажатием клавиши F9) также на забудьте проверить нижнюю диктующую точку (см. выше).

Профиль дворовой канализации выполняют по ГОСТ 21.604-82 (см. в MediaCenter). Пример профиля см. на рис. 22.



Рис. 22

Продольный профиль сети дворовой канализации изображают в виде её развёртки по оси трубопровода, а под ним помещают таблицу данных для прокладки сети. Профиль изображают в разных масштабах по горизонтали и вертикали. На профиле над колодцами проставляют глубину заложения лотка трубы, которую вычисляют как разность отметок земли и лотка трубы. Кроме самой сети К1 на профиле показывают пересекаемые трубопроводы (см. рис. 22). Все остальные детали профиля см. рис. 22. По  требованиям СНиП II-89-80 (с изм. 1994 г.) расстояния в свету между пересекающимися трубами В1 и К1 должны быть не менее 0,5 метра (не менее 0,4 метра, если В1 выше К1). На профиле рис. 22 это соблюдено.

3.5. Таблица «Основные показатели по водопроводу и канализации здания»

Таблицу  «Основные показатели по водопроводу и канализации здания» составляют по ГОСТ 21.601-79 (с изм.). Пример таблицы представлен на рис. 23, где размеры даны лишь для вычерчивания таблицы, показывать же их на листе курсовой работы не надо.



Рис. 23


Содержание раздела
