Водоснабжение и канализация жилого здания




В методических указаниях рассмотрен пример


В методических указаниях рассмотрен пример проектирования холодного хозяйственно-питьевого водопровода В1 и бытовой канализации К1 для жилого трёхэтажного двухсекционного здания с техническим подпольем и плоской кровлей. План этажа секции данного жилого дома показан на рис. 1.



Рис. 1

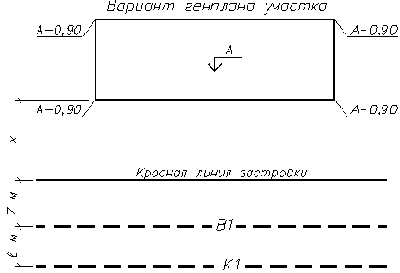

Вариант задания по генплану участка (но не сам генплан) с существующими наружными сетями водопровода В1 и канализации К1 изображён на рис. 2.



Рис. 2

На генплане прямоугольником изображено многосекционное здание. В центре здания дана в метрах абсолютная отметка пола 1-го этажа, в нашем примере А = 100,00. По краям дома показаны отметки земли. Красная линия застройки находится на расстоянии от здания х = 12 м. Далее расположены существующие наружные сети хозяйственно-питьевого водопровода В1 и бытовой канализации К1. Наименьший гарантированный напор в сети наружного водопровода Нg = 15 м. Диаметр трубы наружного водопровода 100 мм. Диаметр трубы наружной канализации 450 мм. Глубина промерзания грунта 2,1 метра. Высота этажа 3 м (от пола до пола). Толщина междуэтажного перекрытия 0,3 м. Толщина плоской кровли 0,5 м. Высота подвала 2,5 м (от пола до пола). Абсолютные отметки: верха трубы наружного водопровода 96,10 м; лотка наружной канализации (уличного коллектора) 94,30 м. Здание имеет централизованное горячее водоснабжение с ваннами длиной 1700 мм, оборудованными душами. Система открытая, с непосредственным разбором горячей воды из тепловой сети.

1.2. Состав курсовой работы



Курсовая работа состоит из расчётов и графической части в объёме  одного листа форматом А1 (841х594 мм) или двух листов форматом А2 (594х420 мм) — на выбор. На листе А1 вычерчиваются и выносятся:

— план техподполья (подвала) с нанесением и обозначением всех трубопроводов и стояков систем водоснабжения и канализации здания, включая места выхода поливочных кранов, ввода водопровода и выпусков канализации с привязкой к строительным осям или характерным выступам стен (масштаб 1:100 или 1:200);

— аксонометрическая схема внутреннего водопровода холодной воды с нанесением запорной и водоразборной арматуры и обозначением ввода водопровода, стояков, диаметров труб и характерных высотных отметок ввода водопровода, разводящей сети, поливочных кранов, поэтажных подводок и водоразборной арматуры (масштаб 1:100 или 1:200);
