Внезапное сужение потока

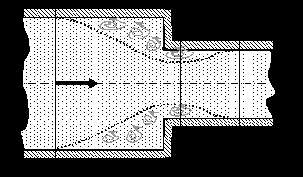

 При внезапном сужении, так же как и при внезапном расширении потока, создаются пространства с завихрениями вращающейся жидкости, которые образуются в пристенном пространстве широкой части трубы. Такие же завихрения образуются в начале узкой части трубы за счёт того, что при входе в неё (узкую часть) жидкость продолжает некоторое время двигаться по инерции в направлении центра трубы, и основное русло потока ещё некоторое время продолжает сужаться. Следовательно, при внезапном сужении потока возникает как - бы два подряд идущих местных сопротивления. Местное сопротивление за счёт сужения основного русла и сразу же за ним местное расширение, уже  рассмотренное выше. С учётом этого потери напора при внезапном сужении примут вид

;

где

 - коэффициент местного сопротивления за счёт сужения потока,

 - средняя скорость потока в самом узком месте основного русла (в сечении у),

  - средняя скорость потока в сечении 2.

Для практических расчётов чаще всего пользуются следующей полуэмпирической формулой:

,

где

 - степень сужения трубы.
