Течение с теплообменом
В рассмотренных выше случаях ламинарного течения не учитывалось изменение температуры и, следовательно, изменение вязкости жидкости как в пределах поперечного сечения, так и вдоль потока, т.е. предполагалось постоянство температуры во всех точках потока. Подобное течение называют изотермическим. В общем случае, конечно, течение жидкости по гидросистеме сопровождается изменением температуры.
Очевидно, что если по трубопроводу движется жидкость, температура которой значительно выше температуры окружающей среды, то такое течение сопровождается теплоотдачей через стенку трубы во внешнюю среду и, следовательно, охлаждением жидкости. Когда же температура движущейся жидкости ниже температуры окружающей среды, то происходит приток тепла через стенку трубы. В результате жидкость в процессе течения нагревается.
В обоих указанных случаях при течении жидкости осуществляется теплообмен с внешней средой. При этом температура и вязкость жидкости, непостоянны, а течение не изотермическое.
Поэтому зависимости, полученные в предположении постоянства вязкости по сечению потока, при течении со значительным теплообменом нуждаются в поправках. При течении жидкости, сопровождающемся её охлаждением, слои жидкости, непосредственно прилегающие к стенке, имеют температуру ниже, а вязкость выше, чем в основной части потока. Вследствие этого торможение в пристенных слоях жидкости более интенсивное, а градиент скорости у стенки меньше градиента скорости в основной части потока.

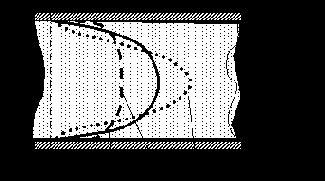

На рисунке показаны сравнительные графики распределения скоростей при изотермическом течении (линия 1), при течении с охлаждением жидкости (линия 2) и при течении с её нагреванием (линия 3).
Из рисунка следует, что охлаждение жидкости влечет за собой увеличение неравномерности распределения скоростей, а нагревание – уменьшение, по сравнению с обычным параболическим распределением скоростей.
Изменение профиля скоростей при отклонении от изотермического течения вызывает изменение закона сопротивления потоку жидкости.
При ламинарном течении вязких жидкостей в трубах с теплообменом (охлаждением) сопротивление получается больше, а при течении с притоком тепла (нагреванием) меньше, чем при изотермическом течении.
Ввиду того, что точное решение задачи о течении жидкости с теплообменом представляет большую сложность, так как приходится учитывать переменность температуры и вязкости жидкости по поперечному сечению и вдоль трубы, а также рассматривать тепловые потоки в разных сечениях трубы, для практических расчетов пользуются следующей, приближенной формулой для определения коэффициента потерь на трение с учётом теплообмена
где Reср.ж - число Рейнольдса, подсчитанное по средней вязкости жидкости,
?ср.t ст - вязкость жидкости, соответствующая средней температуре стенки,
?ср - средняя вязкость жидкости.
