Разновидности гидроудара

Если трубопровод перекрыть не полностью, то скорость жидкости изменится не до нуля, а до значения V1 . В этом случае может возникнуть неполный гидроудар, при котором величина повышения давления (ударное давление) будет меньше, чем в первом случае, а формула Жуковского примет вид

Приведённые формулы справедливы только в том случае, если время закрытия крана tЗАК меньше фазы гидравлического удара

, т.е.
.

В том случае, если

, возникает непрямой гидроудар. Для него характерно то, что отразившаяся от резервуара в начале трубы ударная волна возвращается к заслонке крана раньше, чем он будет полностью закрыт. Величина
Р в этом случае будет меньше, чем при прямом гидроударе. Её приближенно (считая, что изменение Р в трубопроводе происходит по линейному закону) можно определить по формуле:

В гидроприводах технологических машин, станков и т.п. очень часто возникает так называемый гидроудар в тупиковом трубопроводе. В этом случае возможно увеличение ударного давления в два раза. Пояснить это можно следующим рисунком.

Трубопровод с низким начальным давлением отделён от источника гидравлической энергии высокого давления. При мгновенном (в реальных гидросистемах 0,008 – 0,001с) открытии заслонки крана давление в начале трубопровода внезапно возрастает на величину

Р =Р1 - РО.

Возникает волна повышенного давления, которая движется к концу трубопровода со скоростью а. Скорость же движения жидкости становится равной

, а давление отличается от Р0 на величину

Р. В момент времени

волна достигнет тупика, и вся труба окажется расширенной.

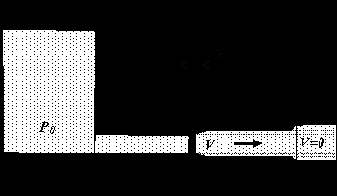

Т.к. дальнейшее движение жидкости невозможно, то передние её слои остановятся, а последующие по инерции будут набегать на них. Это вызовет дополнительное повышение давления в конце трубы на величину

Р. Возникнет вторая, отражённая волна, которая движется к началу трубопровода со скоростью а. Давление за фронтом ударной волны становится Р2 =Ро+2
Р, а скорость жидкости V=0.

Далее весь процесс продолжается как в случае полного гидроудара, но колебания давления происходят относительно величины Р1=Ро+

Р, а не относительно Ро.
