Истечение через малое отверстие в тонкой стенке

Для описанных условий можно считать, что движения жидкости в сечении 0 нет, следовательно, скоростной напор равен нулю. Разницей нивелирных высот, из-за их малого влияния можно пренебречь. Коэффициентом   в данном случае обозначено сопротивление отверстия. Этот коэффициент учитывает потери энергии жидкости на сжатие струи и трение в струйках жидкости вблизи отверстии при формировании вытекающей струи. С учетом этого уравнение примет вид:

.

После перегруппировки членов получим

.

Выразим отсюда скорость

.

Заменим скорость отношением расхода к площади живого сечения потока и вновь перегруппируем

.

Проанализируем полученное выражение. Заметим, что индекс « с » относится к струе, и это единственный индекс, относящийся к движущейся жидкости «на выходе» рассматриваемого проходного сечения (определение приведено ниже). Опустим этот индекс. Величина

 - называется коэффициентом скорости. Если считать распределение скоростей в струе равномерным (), а жидкость идеальной, в которой нет потерь на трение, то коэффициент . Тогда коэффициент скорости  .

Отсюда становится понятным физический смысл коэффициента скорости. Он выражает отношение действительного расхода

через проходное сечение к теоретическому расходу. Действительным расходом называют расход, который на самом деле проходит через проходное сечение. Теоретический расход это такой, который мог бы протекать через проходное сечение при отсутствии потерь. Учтём, что , где   - коэффициент сжатия струи.
После подстановки этих обозначений в коэффициент перед знаком радикала получим . Произведение  носит название коэффициент расхода. Тогда окончательно будем иметь формулу

,

или в другой форме, с учётом того,  что

.

В этих формулах  - разность давлений до проходного сечения и после него.

С помощью полученного выражения решается задача определения расхода для всех случаев течения жидкости под действием разности давлений. Кроме того, из данного выражения видно, что причиной течения жидкости является разность давлений. Жидкость всегда движется из области высокого давления область низкого давления. По существу приведённое выражение можно считать инженерной формой уравнения Бернулли.

При прохождении жидкости через малое отверстие  происходит «смятие» струи. На немецком языке «мятие» - «drosseln». Поэтому в технике истечение через малое отверстие называют дросселированием. Гидравлический аппарат, предназначенный для дросселирования, называется дросселем, а отверстие в этом гидроаппарате называется проходным сечением.

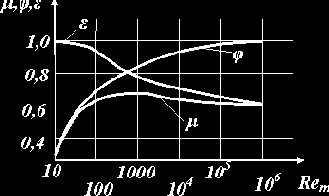

Наиболее сложной задачей практического применения этого уравнения является определение коэффициента , значение которого зависит от степени сжатия струи и режима  её течения, структуры распределения скоростей вблизи проходного сечения, которая в свою очередь зависит от формы входа в проходное сечение. Этот коэффициент определён экспериментально. Он, как и коэффициенты  ? и ?, зависит от числа Рейнольдса и эти зависимости можно представить с помощью графика.
