Рекомендации по оборудованию церквей средствами охранной сигнализации



Блокировки отдельных предметов


4.2.1 Помещения церкви необходимо оборудовать такими техническими средствами охраны, которые обеспечат необходимый уровень надежности охраны при минимальных расходах на приобретение, монтаж и эксплуатацию.

4.2.2 Для защиты церковных и материальных ценностей расположенных в помещениях алтарей, крестилен, пределов, ризниц и т п. следует использовать извещатели различного принципа действия и реагирующие на:

- приближение к защищаемому предмету;

- перемещение защищаемого предмета;

- разбитие стекла киота, иконы и т.д.;

- вырезание полотна иконы;

- прикосновение к защищаемому предмету.

4.2.3 Рубежи охранной сигнализации, обеспечивающие защиту наиболее ценных предметов и отдельных помещений, рекомендуют строить таким образом, чтобы имелась возможность осуществлять их охрану как в ночное, так и в дневное время, т.е. круглосуточно.

4.2.4 Защита на приближение к охраняемым предметам может быть осуществлена как с помощью извещателей, контролирующих площадь (объем) помещения, так и с помощью извещателей, создающих "заградительный" барьер.

Указанный способ блокировки рекомендуют применять для:

- защиты иконостасов алтарей;

- защиты стеллажей с иконами или другими церковными предметами в алтарных и других помещениях (в хранилищах);

- защиты киотов, икон и других предметов, расположенных вдоль стен. На рис. 1, рис. 2, рис. 3 приведены варианты блокировки иконостасов алтарей с помощью использования пассивных оптико-электронных извещателей.



4.2.5 При размещении иконостасов алтарей (центральный и в пределах) в ряд, целесообразно защищать подходы к ним извещателями типа "Вектор-2", "Фотон-2" или "Фотон-6", "Фотон-7" с линейной зоной обнаружения, причем для создания надежного защитного барьера необходимо использовать несколько извещателей "Вектор-2".

При блокировке извещателями "Фотон-2", "Фотон-6", "Фотон-7" участка помещения размером более 15 м для надёжной защиты рекомендуют использовать два извещателя, установленных навстречу друг другу (рис. 1, 2).

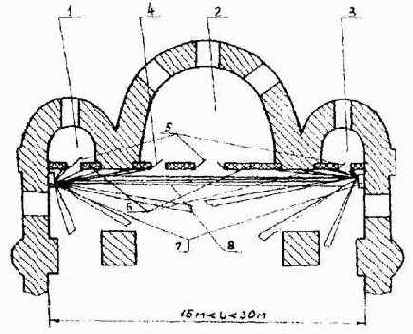

Рис. 1 - Вариант блокировки иконостасов алтарей, размещенных в ряд

1 - помещение алтаря северного предела; 2 - помещение центрального алтаря; 3 - помещение алтаря южного предела; 4 - боковая входная, дверь в алтарные помещения; 5 - царские ворота иконостасов; 6 - иконостасы алтарей; 7 - извещатели "Фотон-6" ("Фотон-7"); 8 - элементарные зоны обнаружения извещателями.

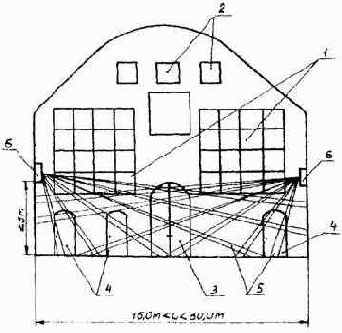

Рис. 2 - Зона блокировки извещателями "Фотон-6" ("Фотон-7") иконостасов алтарей

1 - иконостасы алтарей; 2 - иконы; 3 - царские ворота; 4 - боковые двери в алтарное помещение; 5 - элементарные зоны обнаружения извещателей; 6 - извещатели "Фотон-6" ("Фотон-7").

4.2.6. Для защиты иконостасов алтарей в отдельных помещениях целесообразно использовать извещатели, контролирующие площадь (объем) помещения. К таким извещателям относятся:

- оптико-электронные типа "Фотон-6", "Фотон-7" с объемными зонами обнаружения, "Фотон-1М", "Фотон-4", "Фотон-5", "Квант-3" или аналогичные, а также извещатели 5775 фирмы Ademco, работающие по радиоканалу;

- ультразвуковые типа "Эхо-2", "Эхо-3" или аналогичные;

- радиоволновые типа "Волна-2", "Волна-М", "Аргус" или аналогичные:

- комбинированные типа "Сокол-1" или аналогичные.

На рис. 3 приведен вариант блокировки иконостаса алтаря с помощью извещателя "Фотон-4".



Рис. 3 - Вариант блокировки иконостаса алтаря извещателем "Фотон-4"

1 - извещатель "Фотон-4"; 2 - элементарные зоны обнаружения извещателя; 3 - царские ворота; 4 - настенный киот.

Такой вариант обеспечивает надежную защиту не только иконостаса, но и объема всего помещения вместе с другими церковными предметами и предотвращает проникновение в охраняемое помещение через пол, потолок, стены и окна.

При блокировке церковных помещений, объем которых заполнен большим количеством предметов церковной утвари, а также помещений (алтарные помещения, хранилища икон, ризницы и т.п.), имеющих легкие деревянные перегородки, целесообразно использовать радиоволновые извещатели.


Это позволит надежно защитить пространство перед предметами (иконами, перегородками и т.п.) и за ними.

На рис. 4 приведен вариант блокировки радиоволновым извещателем "Волна-М" стеллажей с иконами в алтарном помещении.

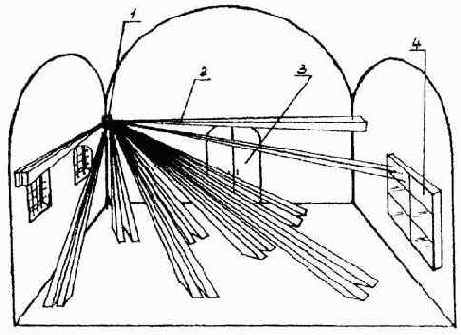

Рис. 4 - Вариант блокировки церковных ценностей в алтарном помещении извещателем "Волна-М"

1 - стеллажи с иконами, 2 - извещатель "Волна-М", 3 - зона обнаружения извещателя.

4.2.7 Для защиты церковных предметов (икон на стенах и в киотах, подсвечников, лампад и т. п.) на перемещение можно использовать простейшие извещатели типа СМК, И0102 (для неметаллических предметов), провод НВМ, ПЭЛ, однако для этих целей наиболее эффективными являются извещатели поверхностные электростатические типа "Гюрза-050", а также извещатели, контролирующие площадь (объем) помещения, указанные в п. 4.2.6. Использование данных типов извещателей обеспечивает надежную защиту церковных предметов, не требует больших затрат на монтаж, не нарушает архитектурной композиции церковного помещения и не отвлекает внимание верующих во время проведения служб.

На рис. 5, 6, 7, 8 приведены варианты блокировки предметов церковной утвари с использованием поверхностного электростатического извещателя "Гюрза-050". Данный извещатель имеет чувствительность, обеспечивающую выдачу сигнала тревоги при подъеме или смещении охраняемых предметов церковной утвари весом от 0,05 до 20 кг. При блокировке других церковных предметов, например, висячих лампад, светильников, люстр и т. п. зажимы и сенсоры должны подключаться к элементам подвеса этих предметов.



Рис. 5 - Вариант блокировки извещателем "Гюрза-050" одной иконы

1 - зажим; 2 - сенсор N1; 3 - струна; 4 - кабель РК; 5 - шнур подвеса иконы; 6 - извещатель.

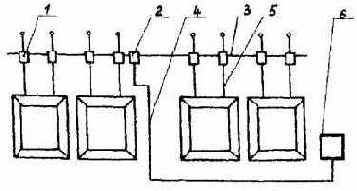

Рис. 6 - Вариант блокировки извещателем "Гюрза-050" нескольких икон.

1 - зажим; 2 - сенсор N1; 3 - струна; 4 - кабель РК; 5 - шнур подвеса икон; 6 - извещатель.

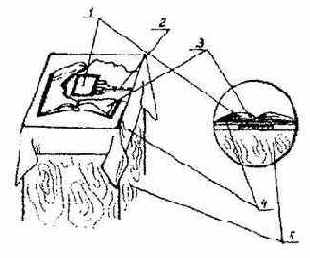

Рис. 7 - Вариант блокировки извещателем "Гюрза-050" отдельных предметов (библия, крест)



1 - сенсор N3; 2 - кабель РК к извещателю; 3 - библия, 4 - тканевое покрытие; 5 - стол (тумба).

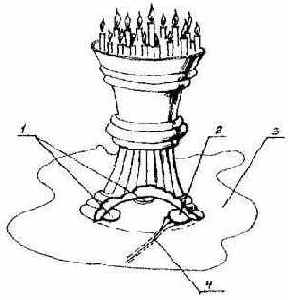

Рис. 8 - Вариант блокировки напольного подсвечника извещателем "Гюрза-050"

1 - шайбы; 2 - сенсор N1; 3 - пол; 4 - кабель РК к извещателю.

4.2.8 Для зашиты стеклянной поверхности иконы, киота и т. и. следует применять извещатели типа "Гюрза-050", провод ПЭЛ диаметром 0,12...0,15 мм, алюминиевую фольгу шириной 3 мм, а также извещатели, контролирующие площадь (объем) помещения, указанные в п. 4.2.6.

На рис. 9 приведен вариант зашиты дверцы киота на разбитие стекла с использованием алюминиевой фольги.

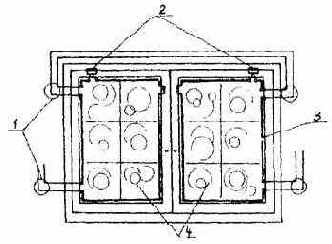

Рис 9. Вариант блокировки на разбитие стекла дверцы киота с использованием алюминиевой фольги

1 - коробка соединительная К-14; 2 - извещатель магнитоконтактный СМК-1 (ИО102-4); 3 - алюминиевая фольга; 4 - стекло дверцы киота.

Для защиты стеклянной поверхности икон и киотов, расположенных в ряд, рекомендуют применять оптико-электронный извещатель "Фотон-5". Извещатель формирует зону обнаружения в виде сплошного вертикального барьера и обеспечивает достаточно высокую надежность охраны при сравнительно малых затратах на монтаж, имеет малые габариты, легко маскируется.

4.2.9 Для защиты металлических церковных предметов (подсвечников, лампад, окладов икон, металлических шкафов, сейфов и т. п.) на прикосновение следует использовать емкостные извещатели типа "Риф-М", "Пик", а также извещатели, контролирующие площадь (объем) помещения, указанные в п. 4.2.6.

4.2.10 Для усиления охраны целесообразно применять дополнительные технические средства - ловушки. Ловушками оборудуются локальные участки (тамбуры между дверьми, коридоры, внутренние двери, выходы из подвальных и чердачных помещений, вентиляционные короба, дымоходы и т.п.). В качестве ловушек применяют, как правило, магнитоконтактные типа СМК оптико-электронные извещатели типа "Вектор-2", "Вектор-3" и им аналогичные. В этих же целях можно использовать извещатели, контролирующие площадь (объем) помещений.

4.2.11 Для повышения надежности срабатывания охранной сигнализации при блокировке помещений церкви необходимо использовать совместно извещатели различного принципа действия, например, оптико-электронные с ультразвуковыми или радиоволновыми, ультразвуковые с радиоволновыми, а также объемные комбинированные извещатели типа "Сокол-1".

4.2.12 Преимущества комбинированного извещателя "Сокол-1" перед другими типами извещателей заключаются в том, что данный извещатель сочетает в себе функции пассивного оптико-электронного извещателя и радиоволнового, причем сигнал тревоги вырабатывается только в том случае, когда произойдет последовательное срабатывание ИК и СВЧ датчиков извещателя.

Извещатель имеет высокую защищенность от воздействия различного вида помех, в том числе: насекомых, мелких животных, движения людей вне охраняемого помещения, вибраций и колебаний местных предметов излучения нагревательных приборов и т. д.
