Приобретая новый электроприбор, прежде всего следует оцепить его с позиций надежности, экономи чи ости, возможностей конструкции, чтобы выбрать, ту модель, которая с наибольшей пользой, длительное время морально не старея, будет удовлетворять вашим требованиям.
По как бы тщательно вы не выбрали себе электрического помощника, рано пли поздно он выйдет из строя. Не спешите, однако, выбрасывать неисправный электроприбор. Вогпервых, не вссгла в магазине найдется ему вамена, а во-вторых, моломка может оказаться не очень сложной и вам удастся исправить ее своими руками. Прежде всего следует определить причину поломка.
Дефектный элемент в неисправном приборе может быть выявлен по внешним проявлениям прибора (например, перегрев обмотки двигателя в вентиляторе, недостаточный нагрев конфорки электроплиты), путем осмотра (ослабление контактного зажима, износ коллектора двигателя в пылесосе и т. п.) и, наконец, электрическими измерениями (пробой изоляции между токонесущим элементом и корпусом прибора, обрыв в шнуре питания и др.). В большинстве случаев целесообразно совмещать эти методы поиска, начиная с выяснения возможных причин неисправности и внешнего осмотра.
Не все возникшие дефекты немедленно «сигнализируют» о себе внешним проявлением. Такие дефекты (износ коллекторных щеток, трещина в резиновой трубке внутри корпуса стиральной машины, засорение смазки подшипников и т. п.), если их не обнаружить вовремя, со временем обязательно приведут к поломке, которая не всегда может быть устранена даже в условиях ремонтной мастерской. Выявить подобные дефекты можно при профилактическом осмотре прибора. Поэтому при любом самом простом ремонте, требующем вскрытия корпуса прибора, всегда будет оправдан осмотр всех его элементов и проверка контактных соединений. Профилактика — реальное продление жизни прибора. Этому способствует также «щадящий» режим эксплуатации (уменьшение нагрузки, сокращение времени непрерывной работы, в отдельных случаях — снижение питающего напряжения и т.
п.).
Электрические плитки. Номинальная мощность выпускаемых промышленностью одпоконфороч-еых электроплиток — 800, 1000. 1200 и 1500 Вт, двухконфороч-ных - 1600, 1800, 2000 и 2200 Вт По конструкции различают три типа конфорок: с корпусом, штампованным из листовой стали, с литым чугунным корпусом, с трубчатыми электронагревателями (ТЭНами).
Тип конфорки, устройство регулирования мощности — основные элементы, определяющие эксплуатационные характеристики электроплиток. Время разогрева конфорок с ТЭНами 3 — 4 мин, их КПД — 70%, температура нaгрева поверхности — 650 — 700° С, средний ресурс — 5 тыс. ч. Соответствующие характеристики штампованных конфорок: 15 мин; 55%; 450 — 500° С, 2-3 тыс. ч. Характеристики чугунных конфорок занимают промежуточные значения. Наиболее совершенными являются плитки с ТЭНами. Нагревающаяся поверхность ТЭНа — трубка из тонкого металла, благодаря чему она нагревается очень быстро, а передача теплоты происходит в основном в результате излучения. Кроме того, ТЭНы (в отличие от чугунных коифорок) не трескаются при попадании воды на их раскаленную поверхность. ТЭНы в электроплитках применяются двухкопио-вые односпиральпые с диаметром трубок 7,4 — 10 мм и одиокоицо-вые двухспиральные с диаметром 16 мм. Конструкция наиболее распространенных конфорок приведена ва рис. 23.

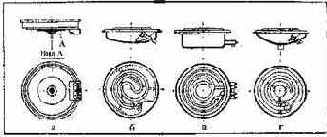

Рис. 23.: Конфорки электроплиток: а — чугунная; б — с двухконцовым ТЭНом; в — с двумя двухконцовыми ТЭНами; г — с одноконцовым ТЭНом
Рис. 24. Схема переключения спиралей конфорки: С1 и С2 — спирали; Kt, K2, КЗ — контакты переключателя
Для обеспечения рационального нагрева в илиткв встраиваются регуляторы мощности. Схема переключения спиралей двухсни-ральной конфорки четырехпози-ешонегым кулачковым переключателем приведена на рис. 24. В электроплитках с ТЭНами обычно применяют бесступенчатую регулировку мощности. Мощность регулируется в пределах 15 — 100% номинального значения.
Если при включении в розетку (исправную) плитка не нагревается, причиной может быть неисправность любого элемента в ее электрической схеме — сете вого шнура, спирали конфорки, контактов регулятора или переключателя мощности. Принцип поиска неисправности в электроплитке рассмотрим более основательно, с тем чтобы использовать его как пример при ремонте других приборов, имеющих переключатели режимов. В качестве примера выберем электроплитку с двухспиральной конфоркой и че-тырехпозициопньш переключателем мощности, а поиск начнем с рассмотрения влияния возможных неисправностей на внешние проявления элементов плитки.
Горящая индикаторная лампочка снимает подозрение на обрыв в шнуре питания. Если же она не горит, то вероятнее всего обрыв в шпуре, обычно у вилки или у выхода из корпуса прибора, то есть в местах, наиболее часто изгибаемых. Если лампочка горит (шпур исправен), придется проверить другие элементы схемы. В случае отсутствия схемы ее легко составить, проследив цепи по монтажу в корпусе электроплитки. Очередность включения контактов определяется путем наблюдения их положения на каждой позиции переключателя (данные наблюдений приведены в табл. 5).
На основании общей схемы и таблицы включения контактов оцениваем влияние каждого элемента на каждом положении переключателя на режим работы конфорки. Конфорка нагреваться не будет: на позиции переключателя I при обрыве спиралей С1 и С2 пли нарушении контакта КЗ переключателя; на позиции II при обрыве спирали С1 или нарушении контакта К2. На позиции III при обрыве спиралей С1 пли С2 или нарушении контакта К1 конфорка будет нагреваться с мощностью, равной половине максимальной. Влияние каждого неисправного элемента на режим нагрева к шфпрки сведем ь табл. Ь, но ииаволш иам решать обратную задачу — определить ценен равный элемент ио режиму ьагрева конфорки на разных позициях переключателя.
На каждой позиции переключателя от каждого неисправного элемента будет проявляться специфичная только для этой неисправности совокупность режимов нагрева конфорки.
Например, ес ли конфорка нагревается только на позиции переключателя I (см. колонку 5 табл. 6), причиной неисправности является контакт К2. Только он полностью разрывает цепь питания конфорки как на позиции переключателя 11, так и на позиции III. Другой пример: конфорка нагревается только на позиции переключателя III и только на половинную мощность (см. колонку 2 табл. 6). Причина: обрыв в цепи спирали С1 (только элемент С1 разрывает полностью цепь на позициях I и II, а режим половинной мощности на позиции III дополнительно подтверждает выявленную причину).
Итак, мы научились без каких-либо специальных приборов выявлять неисправные элементы в зависимости от их влияний на разных позициях переключателя. Если домашний мастер озадачен лишь восстановлением неисправного прибора без желания использовать каждый случай для накопления опыта, неисправность он может найти более простым путем, пройдя омметром или индикатором — пробником — по всей цепи электроплитки на всех позициях переключателя, начиная от штепсельной вилки. Элемент, имеющий обрыв, в будет неисправным. Плохой контакт переключателя можно обнаружить и без прибора — по нагару на нем или слабому усилию контактной пружины. Контакты зачищают мелкой наждачной бумагой, заводя узкую полоску ее между контактами и перемещая ее взад-вперед, одновременно сжимая контактные пластины между собой. Зачистив один контакт, оаждач-ную бумагу поворачивают абра-вивпой стороной к другому контакту.
Ослабевшие пружины контактов переключателя подгибают, следя при этом, чтобы в отключенном состоянии зазор между контактами был -не мевее 2 — 3 мм. Перегоревшую конфорку заменяют на новую. При этом чугунную или штампованную конфорку желательно заменить на конфорку с ТЭНами.
Для поиска неисправного элемента и устранения неисправностей можно воспользоваться а готовыми рекомендациями, типичными для - многих случаев, приведенными ,в табл. 7.
Электроплиты. Это самые энергоемкие бытовые электроприборы. Отметим, что общая мощность всех реально имеющихся в квартире и одновременно включенных проборов обычно составляет не более 20 — 25% мощности электроплиты.
Электроплиты подразделяются на напольные и настольные. Основные узлы электроплиты: конфорочная панель, жарочпый шкаф и панель-управления.
Таблица 5
